FDynamicMesh3.PokeTriangle()

개요

---

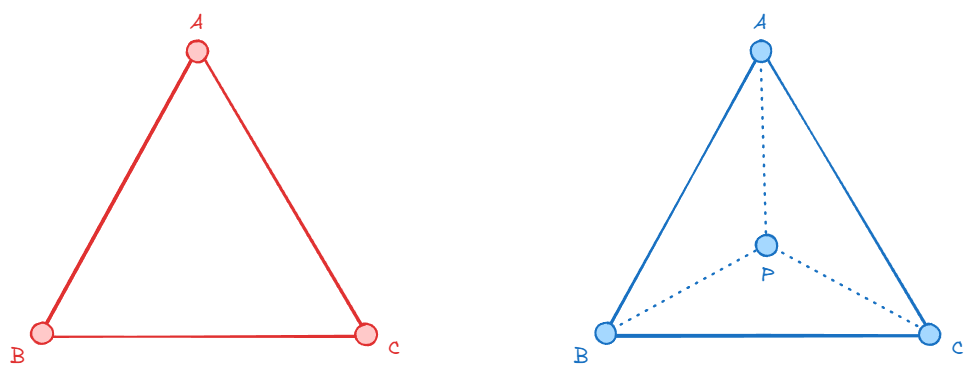

삼각형 내부에 새로운 정점을 삽입하여 1개의 삼각형을 3개로 분할한다.

Input

---

타입	매개변수	설명
int	TriangleID	분할할 삼각형의 ID
FVector3d	BaryCoordinates	새 정점의 무게중심 좌표 (w1, w2, w3)

분할할 삼각형의 ID와 무게중심 좌표를 입력받는다.

Output

---

타입	매개변수	설명
FPokeTriangleInfo&	PokeResult	분할 결과 정보를 저장할 출력 구조체

삼각형을 분할, FPokeTriangleInfo를 반환한다.

알고리즘

---

유효성 검사

if ( !IsTriangle( TriangleID ) )
{
    return EMeshResult::Failed_NotATriangle;
}

삼각형 ID가 유효한지 확인한다.

정점 정보 수집

FIndex3i tv = GetTriangle( TriangleID );   // 정점 [A, B, C]
FIndex3i te = GetTriEdges( TriangleID );   // 엣지 [eAB, eBC, eCA]

// 무게중심 좌표로 새 정점의 속성 보간
FVertexInfo vinfo;
GetTriBaryPoint( TriangleID, BaryCoordinates[ 0 ], BaryCoordinates[ 1 ], BaryCoordinates[ 2 ], vinfo );
int center = AppendVertex( vinfo );

FDynamicMesh3::GetTriBaryPoint()를 통해 정점 정보를 수집힌다.

새 엣지 생성

중심점(P)에서 각 꼭짓점으로 3개 엣지 생성:

// A-P, B-P, C-P 엣지 생성 (삼각형 연결은 아직 안 함)
int eaC = AddEdgeInternal( tv[ 0 ], center, -1, -1 );  // A-P
int ebC = AddEdgeInternal( tv[ 1 ], center, -1, -1 );  // B-P
int ecC = AddEdgeInternal( tv[ 2 ], center, -1, -1 );  // C-P

// 정점 참조 카운트 증가
VertexRefCounts.Increment( tv[ 0 ] );      // A
VertexRefCounts.Increment( tv[ 1 ] );      // B
VertexRefCounts.Increment( tv[ 2 ] );      // C
VertexRefCounts.Increment( center, 3 );    // P는 3개 삼각형에 사용

삼각형 재구성

원본 삼각형 재활용 (첫 번째 조각)

// ABC → ABP로 변경
SetTriangleInternal( TriangleID, tv[ 0 ], tv[ 1 ], center );
SetTriangleEdgesInternal( TriangleID, te[ 0 ], ebC, eaC );
// 정점: [A, B, P]
// 엣지: [eAB(원본), eBP(새), ePA(새)]

새 삼각형 2개 추가

// 두 번째 조각: BCP
int t1 = AddTriangleInternal( tv[ 1 ], tv[ 2 ], center, te[ 1 ], ecC, ebC );
// 정점: [B, C, P]
// 엣지: [eBC(원본), eCP(새), ePB(새)]

// 세 번째 조각: CAP
int t2 = AddTriangleInternal( tv[ 2 ], tv[ 0 ], center, te[ 2 ], eaC, ecC );
// 정점: [C, A, P]
// 엣지: [eCA(원본), eAP(새), ePC(새)]

엣지-삼각형 관계 업데이트

원본 엣지 수정

// eBC는 이제 OriginalTri 대신 t1에 속함
ReplaceEdgeTriangle( te[ 1 ], TriangleID, t1 );

// eCA는 이제 OriginalTri 대신 t2에 속함
ReplaceEdgeTriangle( te[ 2 ], TriangleID, t2 );

새 엣지에 삼각형 연결

// eAP: OriginalTri(ABP)와 t2(CAP)에 공유
SetEdgeTrianglesInternal( eaC, TriangleID, t2 );

// eBP: OriginalTri(ABP)와 t1(BCP)에 공유
SetEdgeTrianglesInternal( ebC, TriangleID, t1 );

// eCP: t1(BCP)와 t2(CAP)에 공유
SetEdgeTrianglesInternal( ecC, t1, t2 );

삼각형 그룹 복사

if ( HasTriangleGroups() )
{
    int g = TriangleGroups.GetValue()[ TriangleID ];
    TriangleGroups->InsertAt( g, t1 );
    TriangleGroups->InsertAt( g, t2 );
}

원본 삼각형의 그룹 ID를 새 삼각형들에도 적용한다.

결과 정보 저장

PokeResult.OriginalTriangle = TriangleID;
PokeResult.TriVertices = tv;                      // [A, B, C]
PokeResult.NewVertex = center;                    // P
PokeResult.NewTriangles = FIndex2i( t1, t2 );     // [BCP, CAP]
PokeResult.NewEdges = FIndex3i( eaC, ebC, ecC );  // [AP, BP, CP]
PokeResult.BaryCoords = BaryCoordinates;

어트리뷰트 업데이트 & 완료

// UV, 노멀 등 오버레이 어트리뷰트 업데이트
if ( HasAttributes() )
{
    Attributes()->OnPokeTriangle( PokeResult );
}

// 메시 변경 스탬프 업데이트
UpdateChangeStamps( true, true );
return EMeshResult::Ok;
