TMeshAABBTree3

8 min read

개요

classDiagram
    ISpatial--|>IMeshSpatial
    IMeshSpatial--|>TMeshAABBTree3

TMeshAABBTree3는 메쉬를 구성하는 삼각형들을 공간으로 분할하여 트리로 담아두기 위한 자료구조이다.


자료구조 설명

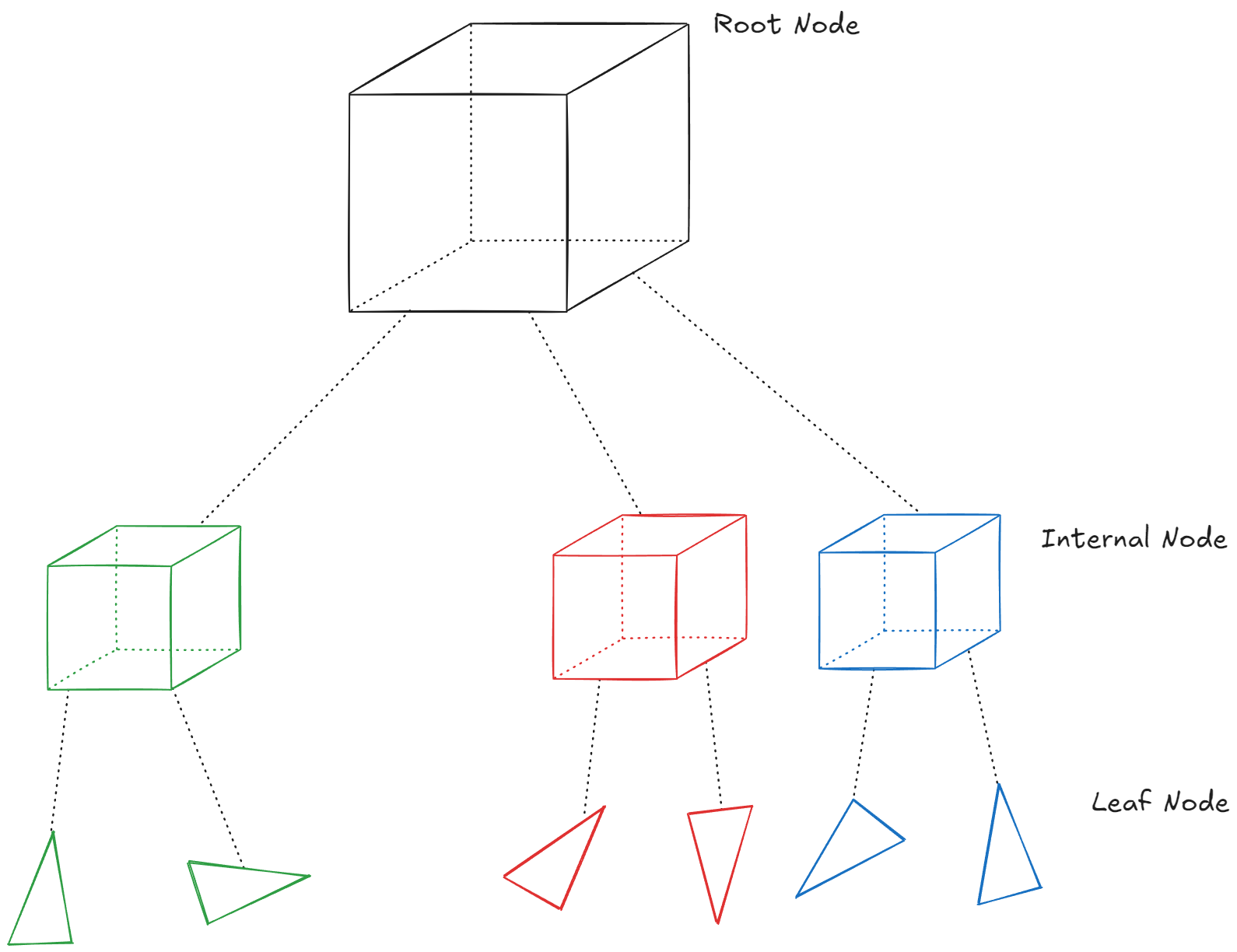

트리 구조

center

노드 타입설명
Root ( 루트 )전체 메시를 감싸는 최상위 박스
Internal Nodes ( 내부 노드 )1~2개의 자식 박스를 가짐
Leaf Nodes ( 리프 노드 )실제 삼각형들을 저장 ( 기본 3개 이하 )

핵심 데이터 구조

TDynamicVector< int >       BoxToIndex; // 박스 → IndexList 포인터
TDynamicVector< FVector3d > BoxCenters; // 박스 중심점
TDynamicVector< FVector3d > BoxExtents; // 박스 크기 (절반)
TDynamicVector< int >       IndexList;  // 삼각형 ID 또는 자식 박스 ID
int TrianglesEnd;                       // 삼각형/노드 경계 인덱스
int RootIndex;                          // 루트 박스 인덱스

IndexList의 자료 구조

IndexList는 삼각형의 ID 혹은 TAxisAlignedBox3의 ID를 담는다. 그리고 담는 ID에 따라 구조가 약간씩 다르다.

리프 노드 ( 삼각형 목록 )

idx < TrianglesEnd 인 경우:

[N, t1, t2, t3, ..., tN]
 ↑   ↑   ↑   ↑
 |   |   |   |
 |   +---+---+-- 삼각형 ID들
 +-- 삼각형 개수

내부 노드 - 자식 1개

idx >= TrianglesEnd && IndexList[idx] < 0 인 경우:

[-child_idx - 1]
  ↑
  음수로 인코딩된 자식 박스 인덱스

내부 노드 - 자식 2개

idx >= TrianglesEnd && IndexList[idx] > 0 인 경우:

[child1_idx + 1, child2_idx + 1]
  ↑               ↑
  첫 번째 자식    두 번째 자식 (모두 +1 오프셋)

내부 노드를 담는 경우 -1 / +1오프셋을 이용하는 이유는 실제 인덱스 0과 구분을 하기 위함이다.



주요 기능

가장 가까운 삼각형 찾기

int FindNearestTriangle
(
    const FVector3d&     P,              // 검색할 점
    double&              NearestDistSqr, // [출력] 거리²
    const FQueryOptions& Options         // 옵션
) const
  1. 루트부터 시작
  2. 리프 노드면: 모든 삼각형과의 거리 계산
  3. 내부 노드면:
    • 가까운 자식부터 탐색 ( 가지치기 최적화 )
    • 현재 최소 거리보다 먼 박스는 스킵

탐색 예시

          Root
          /  \
    [5.0]   [3.2]  ← 박스까지 거리
      ↓
    [3.2] 를 먼저 탐색 (더 가까움)
     / \
[2.1]   [4.5]
  ↓
[2.1] 탐색 → 삼각형 발견 (거리 2.5)

이제 최소거리 = 2.5
[4.5]는 스킵 (4.5 > 2.5)
[5.0]도 스킵 (5.0 > 2.5)

레이 교차 검사

bool FindNearestRayTriangleIntersection
(
    const FRay3d& Ray,       // 레이
    double&       NearestT,  // [출력] 교차 거리
    int&          TID,       // [출력] 삼각형 ID
    FVector3d&    BaryCoords // [출력] 무게중심 좌표
) const
  • 마우스 클릭으로 메시 표면 선택
  • 총알/광선의 충돌 감지
  • 시야 차단 확인 ( visibility )

메시-메시 교차 검사

bool TestIntersection
(
    const TMeshAABBTree3&                             OtherTree,  // 다른 메시 트리
    const TFunction< FVector3d( const FVector3d& ) >& TransformF  // 변환 함수
) const
  • 두 트리를 동시에 탐색
  • 박스가 겹치지 않으면 스킵
  • 리프까지 도달하면 삼각형-삼각형 교차 검사

트리 순회

struct FTreeTraversal
{
    // 박스 방문 시 호출
    TFunction< bool( const FAxisAlignedBox3d&, int ) > NextBoxF;

    // 리프 노드의 삼각형들 처리
    TFunction< void( int ) > TriangleF;
};

void DoTraversal( FTreeTraversal& Traversal ) const
  • 특정 영역 내 모든 삼각형 수집
  • 메시 통계 계산
  • 커스텀 공간 쿼리


트리 구축

Build 과정

void Build()
{
    BuildTopDown( false );
    MeshChangeStamp = Mesh->GetChangeStamp();
}

Top-Down 구축 알고리즘

  1. 모든 삼각형의 중심점 계산
  2. 재귀적 분할:
    • 삼각형 수 ≤ TopDownLeafMaxTriCount ( 기본 3 )면 리프 생성
    • 아니면:
      • 가장 긴 축 ( X/Y/Z ) 선택
      • 중간점 기준으로 삼각형들을 왼쪽/오른쪽 분할
      • 각 절반에 대해 재귀 호출
  3. 박스 정보 저장 ( 중심, 크기 )

축 선택 전략

GetSplitAxis = [] ( int Depth, const FAxisAlignedBox3d& )
{
    return Depth % 3;  // 0=X, 1=Y, 2=Z 순환
};


성능 최적화 기법

가지치기 ( Pruning )

// 박스까지 거리가 현재 최소거리보다 크면 스킵
if ( BoxDistanceSqr( ChildBox, P ) > NearestDistSqr )
    return;  // 탐색 안 함

가까운 자식 우선 탐색

if ( fChild1DistSqr < fChild2DistSqr )
{
    // Child1 먼저 탐색
    find_nearest_tri( iChild1, P, NearestDistSqr, TID );

    // 그 다음 Child2 (필요하면)
    if ( fChild2DistSqr < NearestDistSqr )
        find_nearest_tri( iChild2, P, NearestDistSqr, TID );
}

Early Exit

bool IsWithinDistanceSquared
(
    const FVector3d& Point,
    double           ThresholdDistanceSqr,  // 이 거리 이내에 있으면 즉시 종료
    int&             OutTriangleID
) const

박스 확장 ( Epsilon )

FAxisAlignedBox3d GetBoxEps( int IBox, double Epsilon ) const
{
    FVector3d e = BoxExtents[ IBox ];
    e[ 0 ] += Epsilon;  // 수치 오차 보정
    e[ 1 ] += Epsilon;
    e[ 2 ] += Epsilon;
    return FAxisAlignedBox3d( c - e, c + e );
}


실제 사용 예시

메시 표면에 점 투영

TMeshAABBTree3< FDynamicMesh3 > Tree( &MyMesh );
Tree.Build();

FVector3d SurfacePoint = Tree.FindNearestPoint( MyPoint );
// SurfacePoint = 메시 표면의 가장 가까운 점

레이캐스팅 ( 마우스 피킹 )

FRay3d MouseRay = GetMouseRay();
double HitDistance;
int HitTriangleID;
FVector3d BaryCoords;

if ( Tree.FindNearestRayTriangleIntersection ( MouseRay, HitDistance, HitTriangleID, BaryCoords ) )
{
    // 메시와 충돌!
    FVector3d HitPosition = MouseRay.PointAt( HitDistance );
}

메시 부울 연산에서의 활용

// MeshBoolean.cpp에서 사용
FDynamicMeshAABBTree3 Spatial[ 2 ];
Spatial[ 0 ].SetMesh( Meshes[ 0 ] );
Spatial[ 0 ].Build();
Spatial[ 1 ].SetMesh( Meshes[ 1 ] );
Spatial[ 1 ].Build();

// 두 메시의 교차 확인
bool bIntersects = Spatial[ 0 ].TestIntersection( &Spatial[ 1 ] );


디버깅 및 검증

트리 유효성 검사

bool IsValid( bool bAllowUnsafeModifiedMeshQueries ) const
{
    if ( RootIndex < 0 )
        return false;

    // 메시가 변경되었는지 확인
    if ( !bAllowUnsafeModifiedMeshQueries )
        return ( MeshChangeStamp == Mesh->GetChangeStamp() );

    return true;
}

주의사항

상황설명
메시 수정메시를 수정하면 트리가 무효화됨
무효화된 트리 쿼리잘못된 결과 발생
해결 방법메시 수정 후 Build() 재호출 필요


핵심 요약

특징설명
자료구조이진/단일 자식 트리 ( Binary/Unary Tree )
목적빠른 공간 쿼리 ( O(log n) )
저장 방식플랫 배열 ( 포인터 없음, 캐시 친화적 )
주요 쿼리최근접 삼각형, 레이 교차, 메시 교차
구축 방법Top-Down 중간점 분할
최적화가지치기, 가까운 자식 우선, Early Exit

장점

특징설명
빠른 쿼리 성능O(log n) 시간 복잡도
메모리 효율포인터 없는 플랫 배열 구조
다양한 쿼리최근접, 레이캐스팅, 교차 검사 등
정확한 결과수치 안정성 보장

단점

특징설명
구축 비용메시 수정마다 재구축 필요
동적 업데이트 불가정적 메시용 자료구조
